YE-100B、150B系列不銹鋼膜盒壓力表可測量有一定腐蝕性的氣體或液體的微小壓力。外殼及導壓系統采用1Cr18Ni9不銹鋼材料。

用途：
膜盒壓力表作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，**應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
結構原理：
1、膜盒壓力表由測量系統(包括接頭膜盒等)、傳動機構、指示裝置和外殼組成。
2、當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。

主要技術參數：

型號	結構形式	測量上限 KPa	精確度 %
YE-100-B YE-100Z-B	徑向無邊軸向無邊	4；6；10；16；25；40；60；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30	±2.5 （±1.6）
YE-150-B	徑向無邊		±2.5 （±1.6）

不銹鋼膜盒壓力表使用環境條件：-25～55℃，相對濕度不大于80% 。
抗工作環境振動：V.H.3級

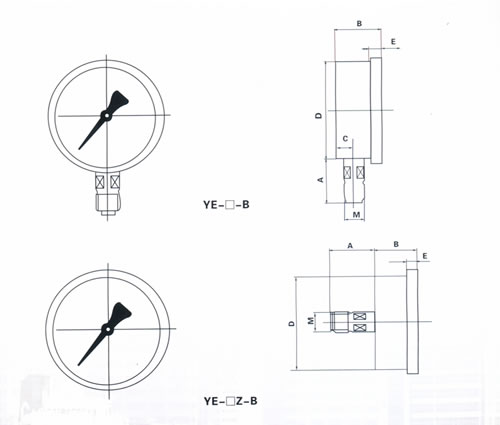

型號	外型尺寸 mm
型號	A	B	C	D	E	M
YE-100-B	43	45	16.5	98	10	20×1.5
YE-100Z-B	41.5	45	/	98	10	20×1.5

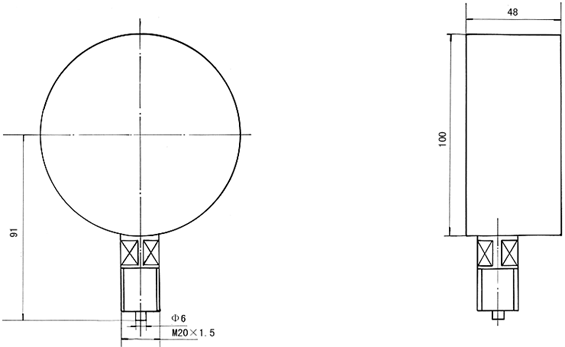

YE-100膜盒壓力表外形尺寸

YE-150膜盒壓力表外形尺寸

型號	精度等級	測量范圍 pa	結構特點	接頭螺紋
YE-100 YE-150	2.5	正壓 0--160 250 400 600 1000 1600 2500 4000 6000 10000 16000 25000 40000 負壓 -160-0 同正壓正負壓 -80--80 -120--120 -200--200 -300--300 -500--500 -800--800 -1200--1200 -2000--2000 -3000--3000 -5000--5000 -8000--8000 12000--12000 (0-8000 -8000--0-20000-20000 限微壓表用 )	徑向	M20×1.5
YE-100ZT YE-150ZT			軸向帶前邊	M14×1.5 M20×1.5
YEJ-101 YEJ-111 YEJ-121			矩形	外向尺寸
YEJ-101 YEJ-111 YEJ-121			矩形	80×160×200mm 80×160×200mm
